Configurar i posar en marxa els switchos principals

He implementat una infraestructura de xarxa en topologia d’estrella articulada al voltant d’un commutador (switch) central de capa 2. L’objectiu principal ha estat la segmentació del trànsit per garantir la seguretat i l’eficiència dels dominis de difusió.

Per aconseguir-ho, he configurat dues xarxes virtuals independents: la VLAN 10 i la VLAN 20. Aquesta arquitectura permet que els equips dins d’una mateixa xarxa es comuniquin fluidament (verificat mitjançant proves de ping), mantenint un aïllament total respecte a l’altre grup.

Finalment, he definit els ports del switch en mode accés per a cada terminal. He validat amb èxit que el filtratge de paquets és estricte, assegurant que la comunicació inter-VLAN sigui impossible sense la intervenció d’un dispositiu d’encaminament (router o layer 3 switch).

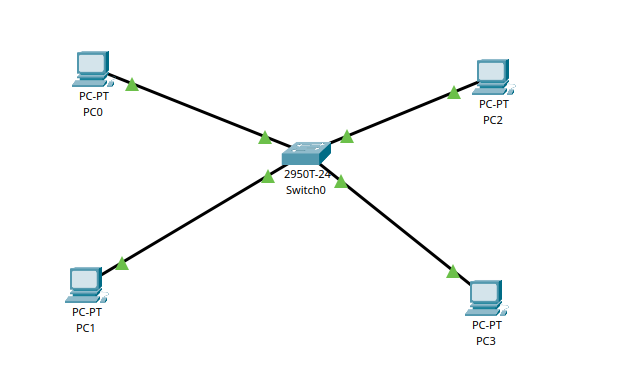

Primer de tot he posat els 4 ordinadors en forma de quadrat i en mig el switch.

També he connectat cada ordinador al switch amb un cable de coure directe.

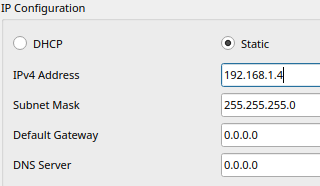

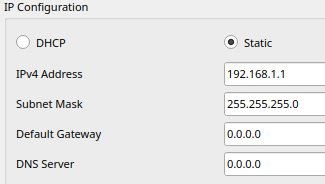

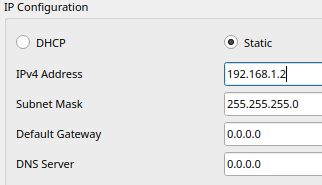

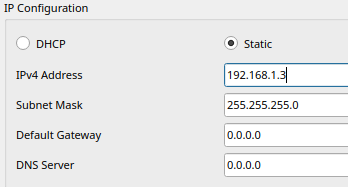

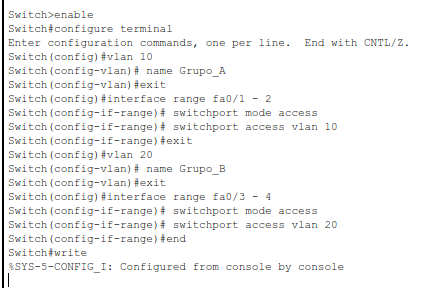

He obert la terminal (CLI) i he escrit el següent per crear les VLAN i configurar-les.

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)# name Grupo_A
Switch(config-vlan)#exit
Switch(config)#interface range fa0/1 - 2
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#vlan 20
Switch(config-vlan)# name Grupo_B
Switch(config-vlan)#exit
Switch(config)#interface range fa0/3 - 4
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 20
Switch(config-if-range)#end
Switch#write
%SYS-5-CONFIG_I: Configured from console by console
